Сетевой аудио интерфейс Shure MXWANI8
Работает с системой Microflex® Wireless и устройствами, поддерживающими цифровую сеть Dante™

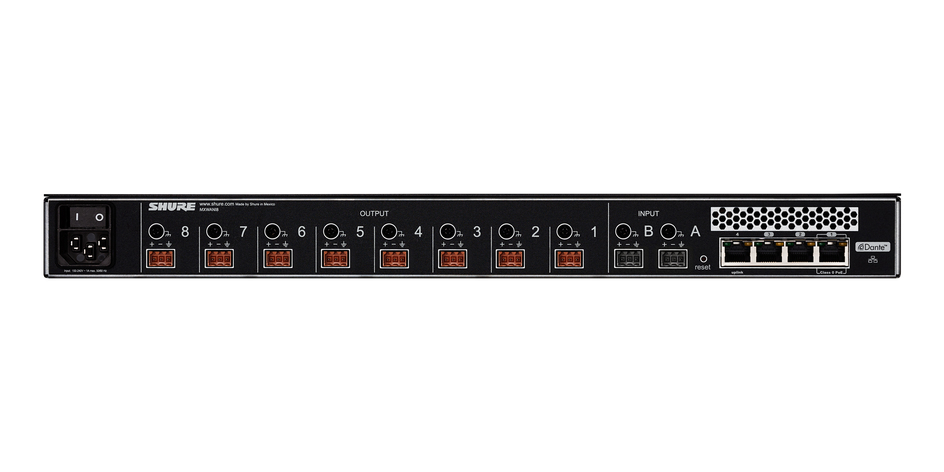

8 выходных каналов с разъемом евроблок
2 входных канала для возврата сигнала в микрофонные пульты
4-портовый коммутатор Gigabit Ethernet с оптимизированной конфигурацией портов
Специализированный порт с поддержкой РоЕ Class 0 для питания точки доступа

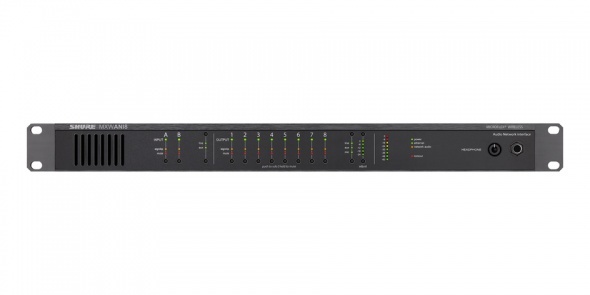

Органы управления на передней панели, позволяющие осуществлять регулировку входных и выходных уровней, отключение каналов, а также подключение только одного канала
Поддержка подключения к сети Dante цифровых аудиоустройств с обеспечением низкой задержки при передаче и записи сигналов
Выход на наушники для отдельных аудиоканалов
Аналоговый аудиоинтерфейс MXWANI8 является центральной точкой для подключения системы Microflex Wireless к телеконференционному или презентационному оборудованию. Интерфейс позволяет поканально выводить 8 аналоговых аудиосигналов и имеет встроенный 4-портовый коммутатор
Частотная характеристика 20 Гц до 20 кГц (+1, -1,5 дБ)
Динамический диапазон При 20 Гц до 20 кГц, А-взвешенный:
Analog-to-Dante: 113 дБ
Dante-to-Analog: 110 дБ
Шум на выходе При 20 Гц до 20 кГц, А-взвешенный:
Line: -84,5 дБВ
Aux: -95,2 дБВ
Mic: -106,5 дБВ
THD+N <0,05% (20 Гц - 20 кГц @ +4dBu аналоговый вход, -10 dBFS цифровой вход)
Аналоговые подключения - Выходы
Тип: активный, балансный
Импенданс: 310 Ом
Clipping Level (минимальный): Line: +26,2 dBV / Aux: +16,2 dBV / Mic: -3,8 dBV
Аналоговые подключения - Входы
Тип: активный, балансный
Импенданс: 10,6 кОм
Clipping Level (минимальный): Line: +23,8 dBV / Aux: +10,8 dBV
Выход на наушники 6,35 мм (1/4") TRS, 100 мВт, 350 Ом, два моно канала (для стереонаушников) 0 dBV=1 V RMS | 0 dBu=0,775 V RMS | 0 dBV=2,2 dBu
Цифровая обработка сигнала АЦ/ЦА преобразователь: 24-бит, 48 кГц
Задержка (расчетная нормальная, ±0,1 мс):
- Analog-to-Dante: 0,21 мс
- Dante-to-Analog: 0,24 мс + TN
TN = сетевая задержка в миллисекундах, определяемая контроллером Dante.
Примечание: задержка Dante зависит от приемного устройства.
Сетевые параметры
Сетевой интерфейс: 4-портовый 1 ГБ свитч, цифровое аудио Dante
Uplink порт (порт 4): по выбору пользователя, блокирует multicast трафик
Питание через Ethernet (PoE): на порт 1 для питания точки доступа MXWAPT
Требования к кабелю: категории 5e или выше, экранированный, максимум 100 м между сетевыми устройствами
Возможность сетевой адресации: DHCP, link-local, static
Габаритные размеры (В х Ш х Г) 44 мм x 483 мм x 366 мм
Масса 3,2 кг
Корпус Сталь; экструдированный алюминий
Требования к питанию 100 - 240 В AC, 50–60 Гц, 1 А
Рабочая температура -18°C до 63°C
Полную спецификацию можно скачать здесь: spec_file.pdf
Руководство по экспуатации можно скачать здесь: manual.pdf
Производитель | Shure |
Габариты, мм. | 44x483x366 |
Вес, кг | 3.2 |
Тип прибора | аудиоустройства |
Серия | Microflex Wireless |
