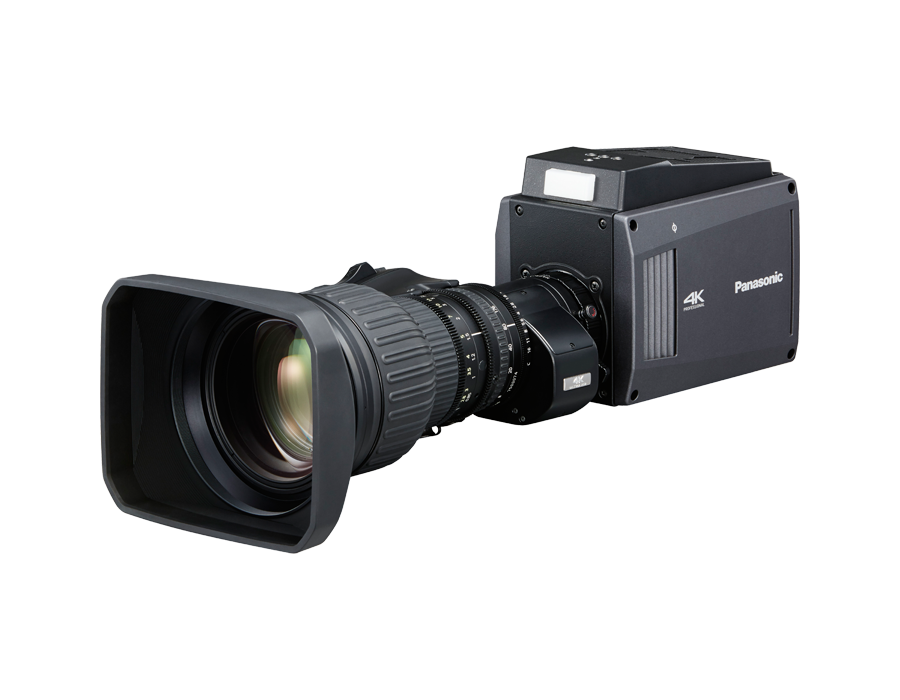

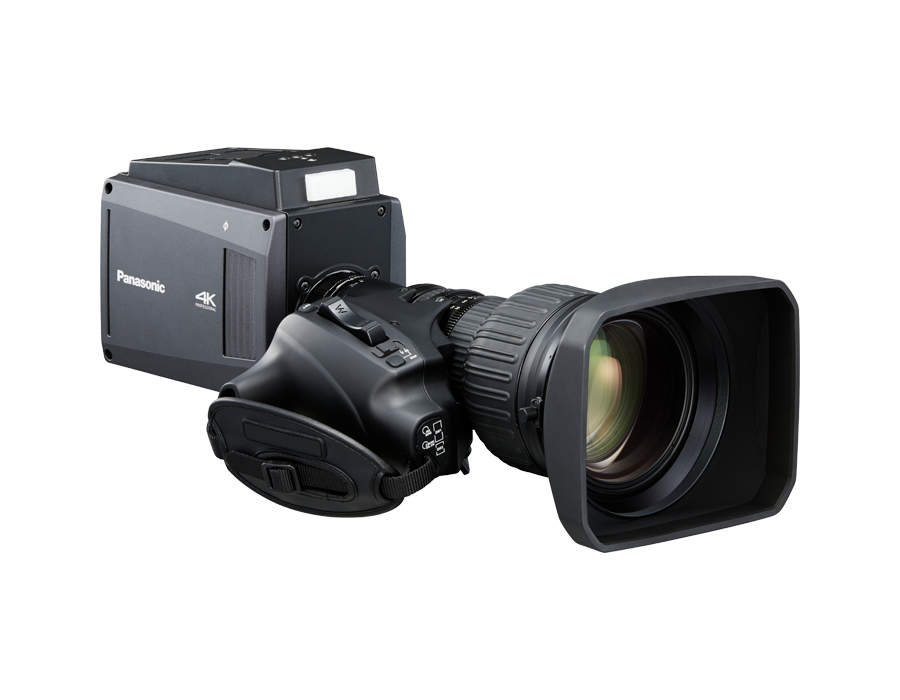

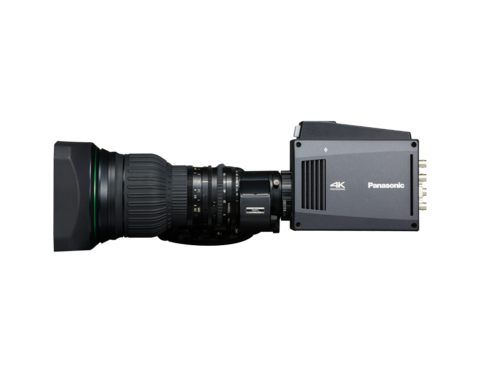

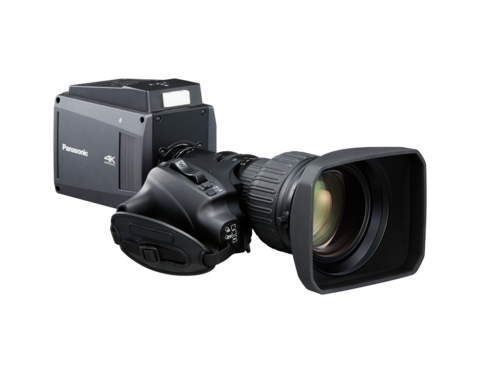

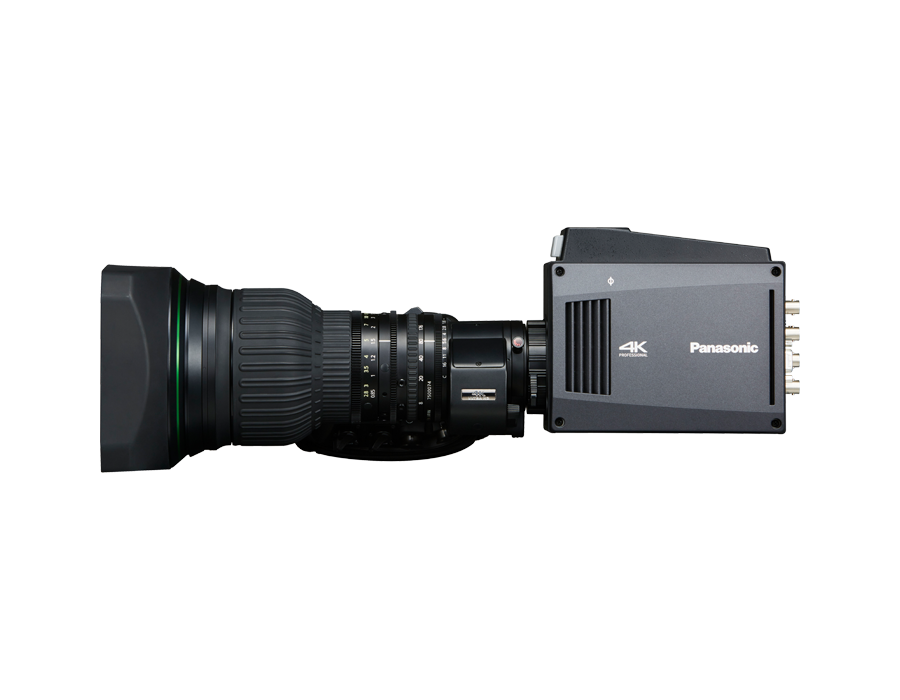

Бокс-камера Panasonic AK-UB300GJ

AK-UB300 обеспечивает точность операторской работы и высокое качество изображения, что необходимо для освещения спортивных мероприятий, работы удаленных студий, предоставления информации о погоде, съемки концертов и выполнения других задач. Она позволяет получить качественную картинку в формате 4K даже при съемке малобюджетного материала в студии небольшого размера, а также является прекрасным выбором для проведения воздушной киносъемки.

Даже когда идет речь о съемке в HD-качестве, AK-UB300 становится отличной заменой для существующих бокс-камер, так как обеспечивают беспроблемный переход на системы, в основе которых лежат технологии 4K и IP. Множество функций делает устройство универсальным.

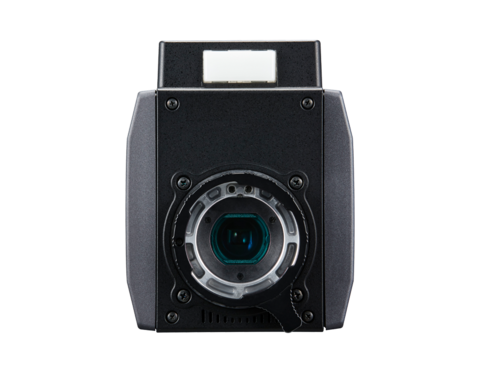

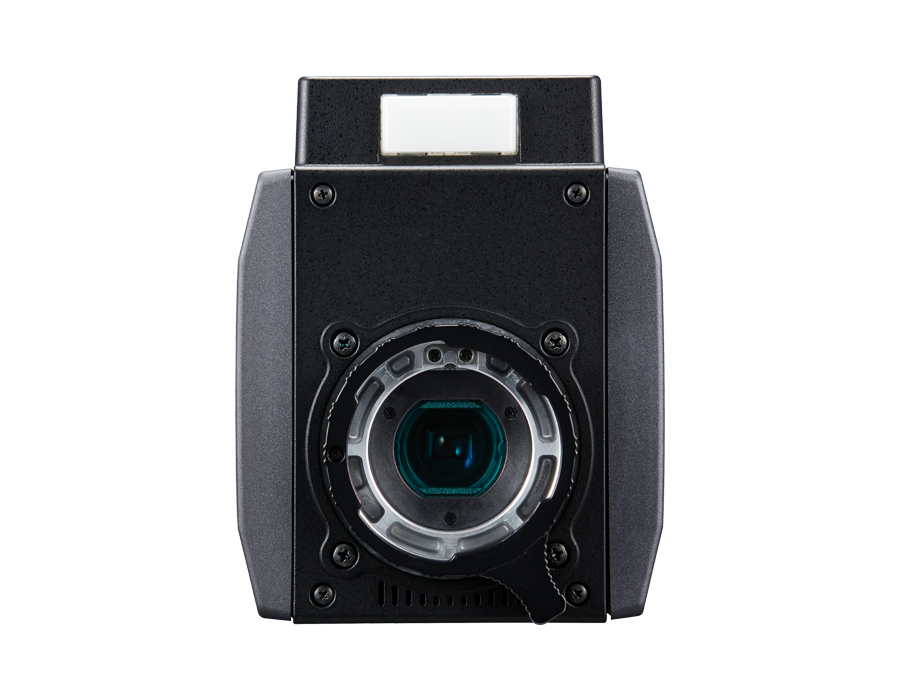

Высокая чувствительность (F11/2000 люкс) и низкий уровень шума (соотношение «сигнал-шум» составляет 60 дБ): чтобы максимально упростить эксплуатацию и удовлетворить широкий круг потребностей, в модели AK-UB300 предусмотрен режим высокой чувствительности, который делает ее сопоставимой с любой предыдущей HD бокс-камерой в плане чувствительности и соотношения «сигнал-шум» или даже превосходящей прошлые модели по этим показателям. Крепление объектива B4: благодаря встроенному конверсионному объективу можно использовать любой объектив типа 2/3”. Для получения отличного качества изображения применяется крупноформатный 4K-датчик, который с максимальной пользой использует падающий свет.

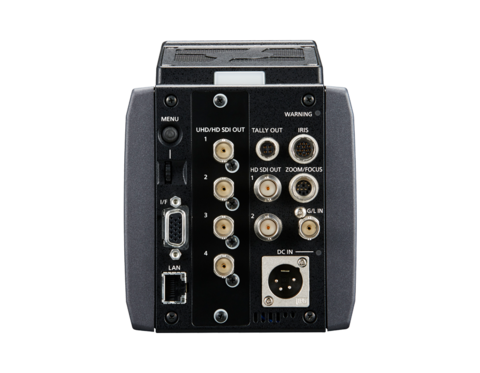

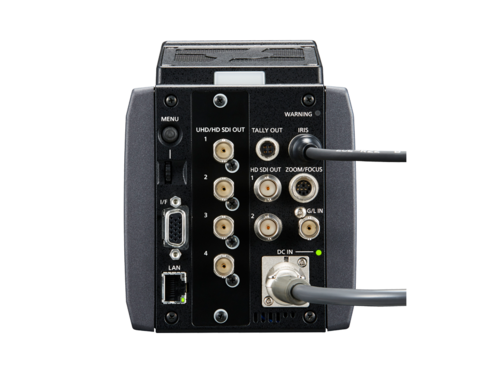

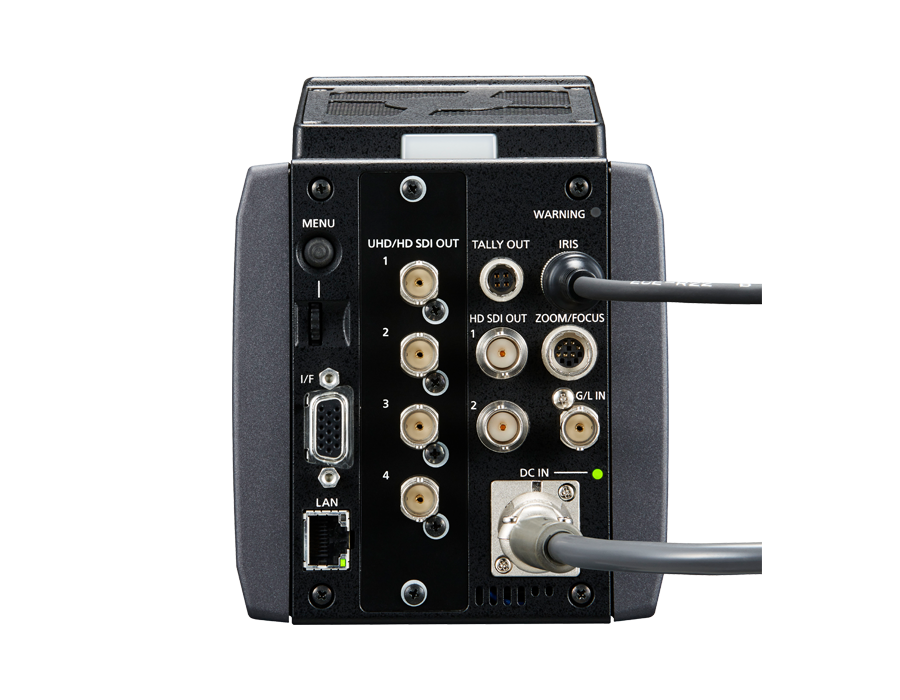

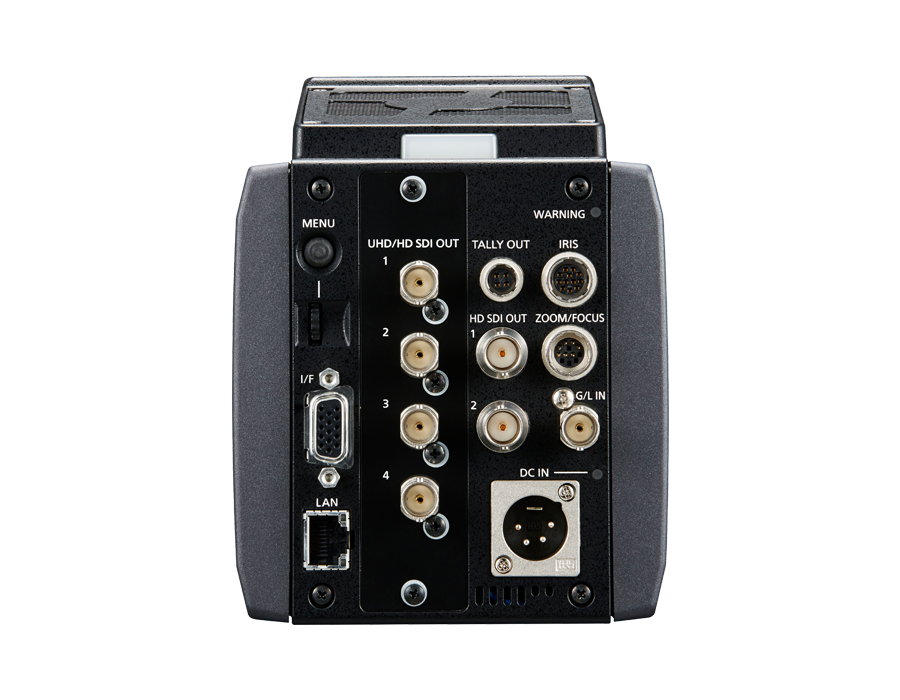

Одновременный вывод сигналов UHD (4x 3G-SDI) и HD (1x 3G-SDI и 1x HD-SDI): плата с выходами Quad-SDI входит в стандартную комплектацию, в дальнейшем ее можно будет заменить на другие опциональные выходы 4K, например оптоволоконные. Функция HD-форматирования, позволяющая получать HD-изображение из картинки в формате 4K (масштаб увеличивается в 4 раза). Область HD-форматирования может контролироваться с помощью удаленных панелей управления от компании Panasonic, таких как AW-RP60 или AW-RP150.

Поддержка IP-вещания потоком и IP-управления: вывод потокового видео можно осуществлять максимум по четырем одновременным потокам H.264 в широком диапазоне скоростей передачи данных. Управление по локальной сети упрощает установку и обеспечивает совместимость камеры с рядом удаленных контроллеров. Совместимость с поворотно-наклонными системами: благодаря компактному корпусу, малому весу и функции управления по локальной сети камера может устанавливаться на поворотно-наклонных устройствах как от Panasonic (AW-PH405 или AW-PH400), так и сторонних поставщиков (Vinten-Radamec, Telemetrics, AR+).

Нейтральные фильтры: благодаря четырехпозиционному регулятору нейтральных фильтров (ND1/4, ND1/16, ND1/64) камеру можно использовать в условиях очень яркого освещения.

Функция автоматической адаптации: цветовая температура и уровень изображения автоматически корректируются в зависимости от изменений, которые происходят в том месте на открытом воздухе, где используется камера.

В режиме HD CROP HD-кроп выбирается на UHD-сигнале, такие HD-Crop могут быть назначены на SDI выходы. Благодаря тому, что камера формирует UHD сигнал, HD-кропы выглядят максимально естественно.

Интерфейс управления функцией HD-кроп представлен в виде цветных прямоугольников, каждый прямоугольник это HD-кроп который можно перемещать в пространстве и назначить вывод одного из максимально возможных трёх кропов через SDI выход.

Рамки видимы только на выводе HD-SDI №2, их положение можно изменять в реальном времени с помощью пультов управления (RP60, RP150) или web-интерфейса камеры

Вы можете подключить камеру к компьютеру и просматривать видеосигнал в веб-браузере. Введите в качестве URL-адреса IP-адрес. С помощью веб интерфейса можно настроить одновременный вывод до 4х IP-потоков в различных разрешениях до Full HD.

На странице настройки можно выбрать кодировку (H.264 или JPEG), размер изображения (вплоть до разрешения Full HD), битрейт (до 24 Мбит/с) и другие параметры, связанные с потоковой передачей. В одном браузере можно одновременно подтверждать изображения с нескольких камер (4 или 16). Для воспроизведения видео, передаваемого потоком, можно использовать другие приложения, в частности VLC.

Обратите внимание: в отличие от PTZ-камер, в меню настройки этой камеры невозможно войти через веб-браузер.

Камерой AK-UB300 можно управлять с ПК или Mac по локальной сети с помощью программы UB300 Setting Tool, которую можно бесплатно загрузить с веб-сайта PASS Panasonic.

Она позволяет изменять меню настроек и обновлять микропрограмму. Также можно открыть экранное меню.

Изначально камерой AK-UB300 можно управлять с пультов управления AW-RP60 и AW-RP150 от Panasonic. Это можно делать как по локальной сети, так и по последовательному подключению. Возможна базовая регулировка, которая предусматривает изменение таких параметров, как усиление красного и синего и защитный интервал, соотношение общих и подробных данных, баланс белого и черного, а также нейтральный фильтр. Для тонкой регулировки нужно использовать экранное меню. Можно управлять диафрагмой, масштабированием и фокусировкой. В режиме HD-кроп можно управлять HD-кропами с помощью поворотно-наклонного джойстика. Для этого необходимо обновить ПО пультов RP60/150 и HRP1000/1005 до актуальных версий. Камеру UB300 также поддерживает пульт дистанционного управления AK-HRP200.

Это позволит легко интегрировать UB300 в системы с PTZ- или студийными камерами. Используя для управления одни и те же удаленные пульты, оператор получит ряд выгод от упрощенной стандартной эксплуатации.

AK-UB300 может использоваться в поворотно-наклонных системах, но с некоторыми ограничениями.

Камера AK-UB300 совместима с наклонно-поворотной головой Movicom Robyhead D1.

Vinten-Radamec: камеру можно установить на поворотно-наклонной головке FHR-35. Функциями объектива и поворотно-наклонной головки можно управлять с помощью системы HDVRC от Vinten.

Telemetrics: камеру можно установить на поворотно-наклонной головке PT-LP-S5. Функциями объектива и поворотно-наклонной головки можно управлять с помощью RCCP-1. AR+: камеру можно установить на 6-координатной роботизированной руке ARCAM, которой можно управлять с помощью программного обеспечения ARcaptur (также совместимого с другими системами). Модель UB300 не совместима со снятыми с производства поворотно-наклонными системами Panasonic AW-PH360 и AW-PH650

Эта функция позволяет подавлять туман на изображении и легче видеть объект съемки, имеющий низкую контрастность из-за тумана. Степень подавления можно регулировать вручную в зависимости от густоты тумана.

Функция может пригодиться, когда камера используется на открытом воздухе (как камера для съемки красивых ландшафтов или погодная камера). Подавление тумана доступно в режимах UHD и HD.

В AK-UB300 есть несколько функций, которые оптимизируют ее работу при использовании камеры на открытом воздухе (как камеры для съемки красивых ландшафтов или погодной камеры и т. п.). Функция подавления тумана улучшает контрастность при сильном тумане, а функция автоматической адаптации регулирует уровень и контрастность изображения в зависимости от изменения условий освещения. Нейтральные фильтры позволяют вручную управлять количеством света, а режим UHD-обрезки дает возможность в 4 раза увеличивать изображения, сохраняя при этом нативное разрешение Full HD.

AK-UB300 поддерживает следующие форматы UHD и HD.

Есть 3 основных системных формата: UHD (3840x2160), UHD CROP (1920x1080) и HD (1920x1080).

Поддерживаемые форматы 4K на выходах Quad-SDI: 3840x2160/50p, 25p, 24p.

Поддерживаемые форматы HD на выходах 3G-SDI: 1080/50p, 50i, 25psF, 24; 720/50p.

Камера может одновременно использовать три формата и вывода: UHD через Quad-SDI, 1080/50p через 3G-SDI и 1080/50i через HD-SDI.

Экранное меню доступно только на выводе HD-SDI №2. На этом выводе также может показываться информация о состоянии, усилении контуров и помощи при фокусировке.

Сигнал потоковой передачи видео, поступающий по локальной сети, может использоваться и для мониторинга (включая экранное меню и состояние).

В режимах UHD CROP и HD выводы UHD №3 и №4 не работают.

Изменение сторон на противоположные: изображение может показываться с изменением сторон на противоположные (по вертикали или по горизонтали). DRS: динамический диапазон может быть увеличен за счет сжатия сигнала изображения для чрезвычайно ярких участков, которые подверглись переэкспонированию во время обычной съемки. При этом сохраняется контрастность.

Функция помощи при фокусировке: на выводе монитора могут показываться расширенный дисплей, цветной дисплей для помощи при фокусировке и полоса фокусировки, что поможет с легкостью взять объект в фокус. FBC: камера предусматривает функцию компенсации и подавления помех в виде полос очень яркого света, которые появляются в местах, где есть световые вспышки. Тонкая регулировка: камера предусматривает широкие возможности по регулировке качества изображения. В частности, доступны такие функции, как детали, цвет кожи, линейная матрица, 12-осевая коррекция цветов и гамма-коррекция. Вход для синхронизации по внешнему сигналу: камера может выполнять синхронизацию по опорному сигналу, поступающему из внешнего источника, через разъемы G/L IN или I/F.

Ключевые характеристики:

• Высокая чувствительность (F11/2000 люкс) и низкий уровень шума (соотношение «сигнал-шум» составляет 60 дБ)
• Крепление объектива B4: благодаря встроенному конверсионному объективу можно использовать любой объектив типа 2/3. Для получения отличного качества изображения применяется крупноформатный 4K-датчик, который с максимальной пользой использует падающий свет.
• Одновременный вывод сигналов UHD (4x 3G-SDI) и HD (1x 3G-SDI и 1x HD-SDI): плата с выходами Quad-SDI входит в стандартную комплектацию, в дальнейшем ее можно будет заменить на другие опциональные выходы 4K, например оптоволоконные.
• Функция HD-форматирования, позволяющая получать HD-изображение из картинки в формате 4K (масштаб увеличивается в 4 раза).
• • Поддержка IP-вещания потоком и IP-управления: вывод потокового видео можно осуществлять максимум по четырем одновременным потокам H.264 в широком диапазоне скоростей передачи данных. Управление по локальной сети упрощает установку и обеспечивает совместимость камеры с рядом удаленных контроллеров.
