Встраиваемый интерфейс Televic Confidea F-BOX_MF_PBTN (71.98.0525)

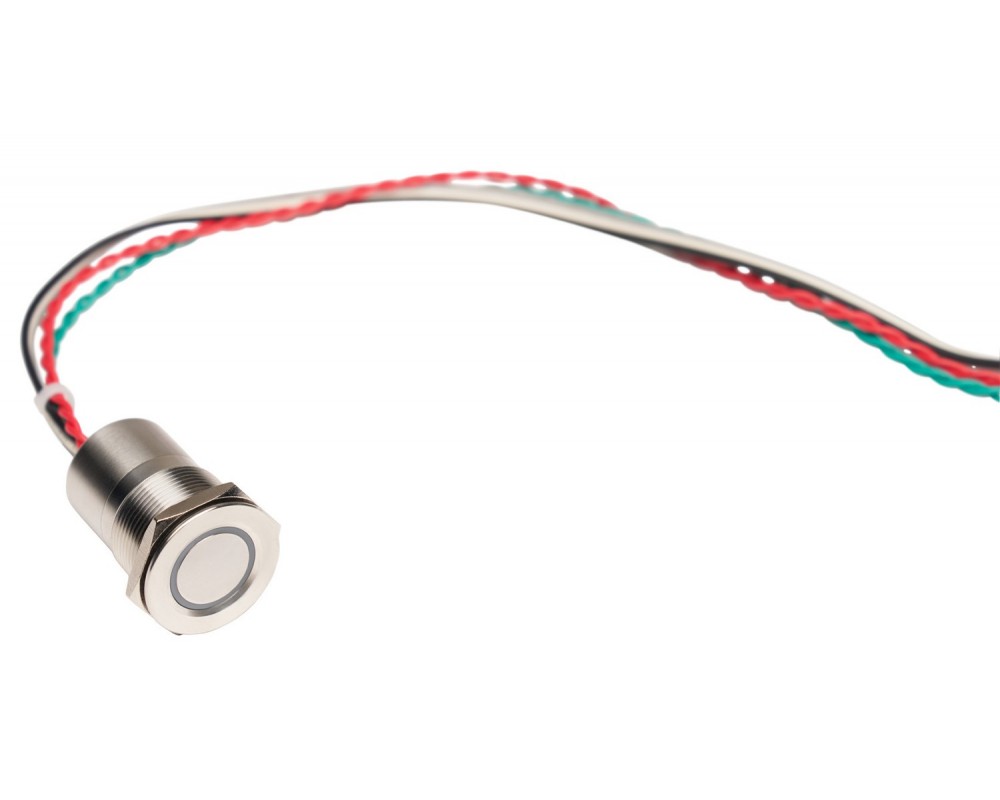

Televic Confidea F-BOX_MF_PBTN — встраиваемый интерфейс. Это многофункциональная емкостная сенсорная кнопка со светодиодной индикацией и кабелем длиной 1,2 м для простого подключения к системе Confidea F-Box. Просто подключите кабель к блоку Confidea F-Box, чтобы получить аккуратное интегрированное решение.

Назначение и применение

Модель Confidea F-Box_MF_PBTN легко подключается к Confidea F-Box и подходит для установки в панели по индивидуальному заказу. Достаточно подсоединить кабель к одному из шести разъемов для кнопок на блоке F-Box (BTN1, BTN2, BTN3, PRIOR BTN, NEXT BTN, MIC BTN). Confidea F-Box_MF_PBTN.

Основные возможности

• Диаметр втулки: Ø 22 мм.
• Чувствительное прикосновение.
• Большая рабочая поверхность: Ø 13,5 мм.
• Кольцо с подсветкой (2 цвета: красный и зеленый).
• Герметичность IP68 и IP69K (переключатель установлен на панели).
• Легко очищаемая металлическая поверхность.
• Емкостная технология для повышения долговечности.
• Очень длительный срок службы (> 50 миллионов циклов, 1 активный кратковременный контакт).

Аксессуары

• — Confidea F-BOX_MIC: разъем для микрофона D-MIC + кабель длиной 1,2 м.
• — Confidea F-BOX_DL_PBTN: емкостная сенсорная кнопка для делегата/председателя со светодиодной индикацией и гравированным символом + кабель длиной 1,2 м.
• — Confidea F-BOX_BTN: многофункциональная кнопка со светодиодной индикацией без нанесённого символа и кабелем 1,2 м.

Технические характеристики

Общие сведения

• Тип: Встраиваемый интерфейс

Материал

• Размерность: Ø 22 мм
• Дело: Нержавеющая сталь
• Рабочая зона: Нержавеющая сталь, диаметр 13,5 мм
• Светящееся кольцо: Светодиод (без полярности/без токоограничивающих резисторов)
• Длина кабеля: 1.2 m

Механические характеристики

• Действующая сила: Нажмите
• Рекомендуемый момент фиксации: 4 Нм (гайка)
• Срок эксплуатации: > 50 миллионов циклов
• Размеры изделия: См. технический чертеж
• Размеры упаковки: 160 х 220 мм (сумка)
• Масса: 84,2 г
• Масса в упаковке: 95 г

Электрические характеристики

• Напряжение питания: 5 В постоянного тока, 15 мА (без внутренних резисторов)
• Включение сопротивления: 20 мОм
• Выключить сопротивление: > 10 МОм)
• Длительность импульса закрытия: Мгновенный низкий уровень выходного сигнала при нажатии кнопки
• Потребление светодиодов: 20 мА макс.

Условия эксплуатации

• Рабочая температура: 32°F - 113°F / 0°C - 45°C
• Температура хранения и транспортировки: -4°F - 140°F / -20°C - 60°C
• Влажность: 25% - 85%
• Уплотнение: IP68 согласно IEC 60529 IP69K согласно DIN 40050-9 (переключатель установлен на панели)
