Встраиваемый интерфейс Televic Confidea F-BOX_DL_PBTN (71.98.0524)

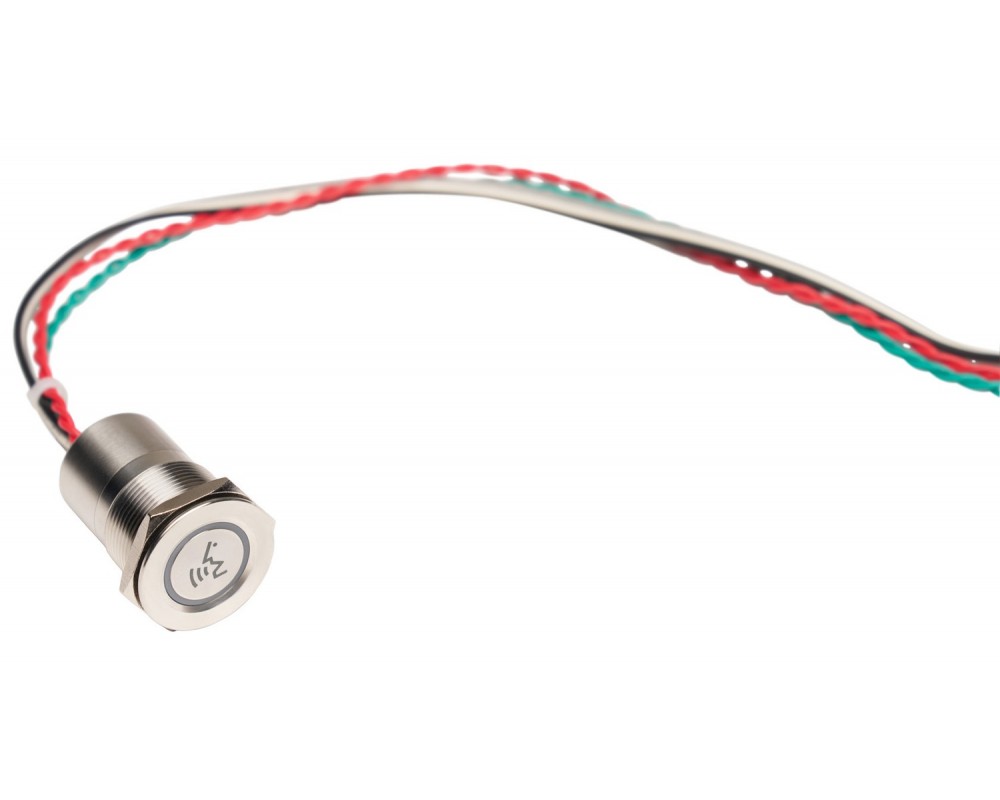

Televic Confidea F-BOX_DL_PBTN — встраиваемый интерфейс. Это емкостная сенсорная кнопка (для делегата/председателя) с символом запроса слова, LED-индикацией и кабелем длиной 1,2 м для простого подключения к системе Confidea F-Box. Просто подключите кабель к блоку Confidea F-Box, чтобы получить аккуратное интегрированное решение.

Назначение и применение

Модель Confidea F-Box_DL_PBTN легко подключается к Confidea F-Box и подходит для установки в панели по индивидуальному заказу. Достаточно лишь подсоединить кабель к разъему для кнопки микрофона на блоке F-Box. Confidea F-Box_DL_PBTN.

Основные возможности

• Диаметр втулки: Ø 22 мм.
• Чувствительное прикосновение.
• Символ запроса на выступление для лучшей видимости.
• Большая рабочая поверхность: Ø 13,5 мм.
• Кольцо с подсветкой (2 цвета: красный и зеленый).
• Герметичность IP68 и IP69K (переключатель установлен на панели).
• Легко очищаемая металлическая поверхность.
• Очень длительный срок службы (> 50 миллионов циклов, 1 активный кратковременный контакт).

Аксессуары

• — Confidea F-BOX_MIC: разъем для микрофона D-MIC + кабель длиной 1,2 м.
• — Confidea F-BOX_MF_PBTN: емкостная сенсорная кнопка (для делегата/председателя или голосования) со светодиодной индикацией, без гравировки символа + кабель длиной 1,2 м.
• — Confidea F-BOX_BTN: кнопка (для делегата/председателя или голосования) со светодиодной индикацией, без гравировки символа, кабель 1,2 м (71.98.0524).

Технические характеристики

Общие сведения

• Тип: Встраиваемый интерфейс

Материал

• Размерность: Ø 22 мм
• Дело: Нержавеющая сталь
• Рабочая зона: Нержавеющая сталь, диаметр 13,5 мм
• Светящееся кольцо: Светодиод (без полярности/без токоограничивающих резисторов)
• Длина кабеля: 1.2 m

Механические характеристики

• Действующая сила: Нажмите
• Рекомендуемый момент фиксации: 4 Нм (гайка)
• Срок эксплуатации: > 50 миллионов циклов
• Размеры изделия: См. технический чертеж
• Масса в упаковке: 95 г (пакетик)

Электрические характеристики

• Напряжение питания: 5 В постоянного тока, 15 мА (без внутренних резисторов)
• Включение сопротивления: 20 мОм
• Выключить сопротивление: > 10 МОм)
• Длительность импульса закрытия: Мгновенный низкий уровень выходного сигнала при нажатии кнопки
• Потребление светодиодов: 20 мА макс.

Условия эксплуатации

• Рабочая температура: 32°F - 113°F / 0°C - 45°C
• Температура хранения и транспортировки: -4°F - 140°F / -20°C - 60°C
• Влажность: 25% - 85%
• Уплотнение: IP68 согласно IEC 60529 IP69K согласно DIN 40050-9 (переключатель установлен на панели)
