Встраиваемый интерфейс Televic Confidea F-BOX_BTN (71.98.0526)

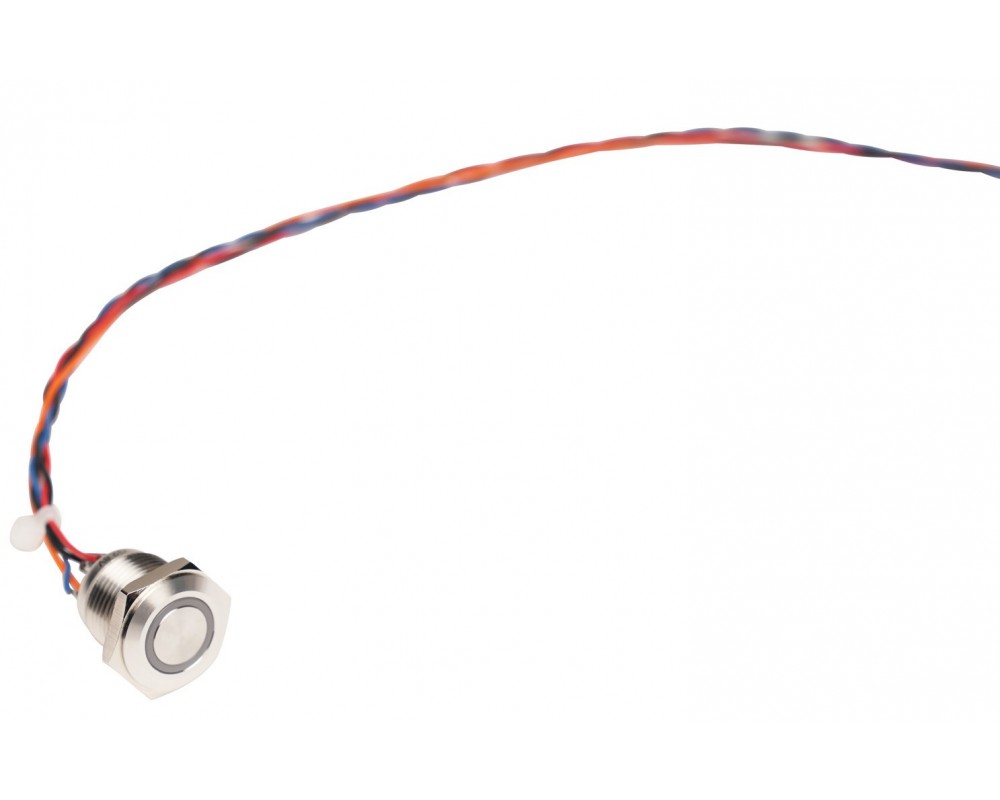

Televic Confidea F-BOX_BTN — встраиваемый интерфейс. Это механическая кнопка с LED-индикацией и кабелем длиной 1,2 м для простого подключения к системе Confidea F-Box. Для создания аккуратного интегрированного решения достаточно подключить кабель к блоку Confidea F-Box.

Назначение и применение

Модуль Confidea F-Box_BTN легко подключается к Confidea F-Box при создании панелей управления по индивидуальному заказу. Кабель нужно просто подсоединить к одному из шести разъемов для кнопок на блоке F-Box (BTN1, BTN2, BTN3, PRIOR BTN, NEXT BTN, MIC). Confidea F-Box_BTN.

Основные возможности

• Диаметр втулки: Ø 16 мм.
• Большая рабочая поверхность: Ø 11,8 мм.
• Кольцо с подсветкой (2 цвета: красный и зеленый).
• Герметичность IP65.
• Легко очищаемая металлическая поверхность.
• Двойной контакт замедленного действия.
• Длительный срок службы (> 50 миллионов циклов, 1 НО кратковременный контакт).

Аксессуары

• — Confidea F-BOX_MIC: разъем для микрофона D-MIC + кабель длиной 1,2 м.
• — Confidea F-BOX_DL_PBTN: емкостная сенсорная кнопка (для делегата/председателя) с символом запроса слова и LED-индикацией, кабель 1,2 м.
• — Confidea F-BOX_MF_PBTN: емкостная сенсорная кнопка (для делегата/председателя или голосования) с LED-индикацией, без гравировки символа, кабель 1,2 м.

Технические характеристики

Общие сведения

• Тип: Встраиваемый интерфейс

Материал

• Размерность: Ø 16 мм
• Корпус: Нержавеющая сталь
• Рабочая зона: Нержавеющая сталь
• Светящееся кольцо: Светодиод (с полярностью/без токовых резисторов)
• Длина кабеля: 1.2 m

Механические характеристики

• Действующая сила: ~4 Н
• Операционное путешествие: 2.5 мм
• Рекомендуемый момент фиксации: 0.6 Nm
• Устойчивость к вибрации: 50 Гц
• Амплитуда (путешествие): 1.2 мм
• Ударопрочность: > 10 г (перегрузка)
• Срок эксплуатации: 1 миллион (200 000 электрических циклов)
• Размеры изделия: См. технический чертеж
• Размеры упаковки: 160 х 200 мм (сумка)
• Масса: 23 г
• Масса в упаковке: 37,4 г (пакетик)

Электрические характеристики

• Напряжение питания: 5 В постоянного тока, 15 мА (в цепи светодиодов нет внутренних резисторов)
• Коммутируемое напряжение: Макс. 36 В постоянного тока
• Коммутируемый ток: Макс 2А
• Тип операции: 1 НЕТ, мгновенный
• Включение сопротивления: < 20 Ом макс.
• Выключить сопротивление: 1,000 MOhm
• Потребление светодиодов: Макс. 20 мА

Условия эксплуатации

• Рабочая температура: 32°F - 113°F / 0°C - 45°C
• Температура хранения и транспортировки: -4°F - 140°F / -20°C - 60°C
• Влажность: 25% - 85%
• Уплотнение: IP65 согласно IEC 60529
