Встраиваемый интерфейс Televic Confidea F-BOX (71.98.0522)

Televic Confidea F-BOX — встраиваемый интерфейс. К интерфейсу подключаются выбранные для проекта микрофон, кнопочные модули, громкоговоритель и наушники. Confidea F-BOX оснащен всеми встроенными портами и разъемами, обеспечивающими плавную и универсальную интеграцию в любой аудиосценарий: используйте разъемы для подключения микрофона, кнопку микрофона для отображения его статуса, кнопки голосования, громкоговоритель и даже наушники.

Назначение и применение

А поскольку Confidea F-BOX имеет удобную архитектуру Plixus, для подключения его к конференц-сети достаточного кабеля CAT 5e. Конфидеа F-BOX.

Основные возможности

• Простая конфигурация для подключения микрофона, динамика, наушников и т. д.
• Простая интеграция в сеть Plixus благодаря резервным портам Plixus.
• Питание по шине Plixus.
• Создан для высококачественного звука (24 бит/48 кГц).
• Может быть настроен в качестве пульта делегата или председателя с помощью программного обеспечения.
• Небольшая занимаемая площадь.

Подключение

• Разъем для микрофона (только на гибкой стойке D-MIC).
• Кнопка микрофона с красно-зеленой светодиодной индикацией, показывающей состояние микрофона (активен или по запросу).
• Кнопка Prior с красной и зеленой светодиодной индикацией.
• Кнопка Далее с красной и зеленой светодиодной индикацией.
• 3 кнопки голосования с красной и зеленой светодиодной индикацией.
• Наушники (стерео).
• Громкоговоритель.
• 2 порта Plixus для шлейфового подключения 71.98.0522.

Аксессуары

• — Confidea F-BOX_MIC: разъем для микрофона D-MIC + кабель длиной 1,2 м.
• — Confidea F-BOX_DL_PBTN: емкостная сенсорная кнопка (для делегата/председателя) с символом запроса слова и светодиодной индикацией + кабель длиной 1,2 м.

Технические характеристики

Общие сведения

• Тип: Встраиваемый интерфейс
• Цвет: Тигр Карбон 01

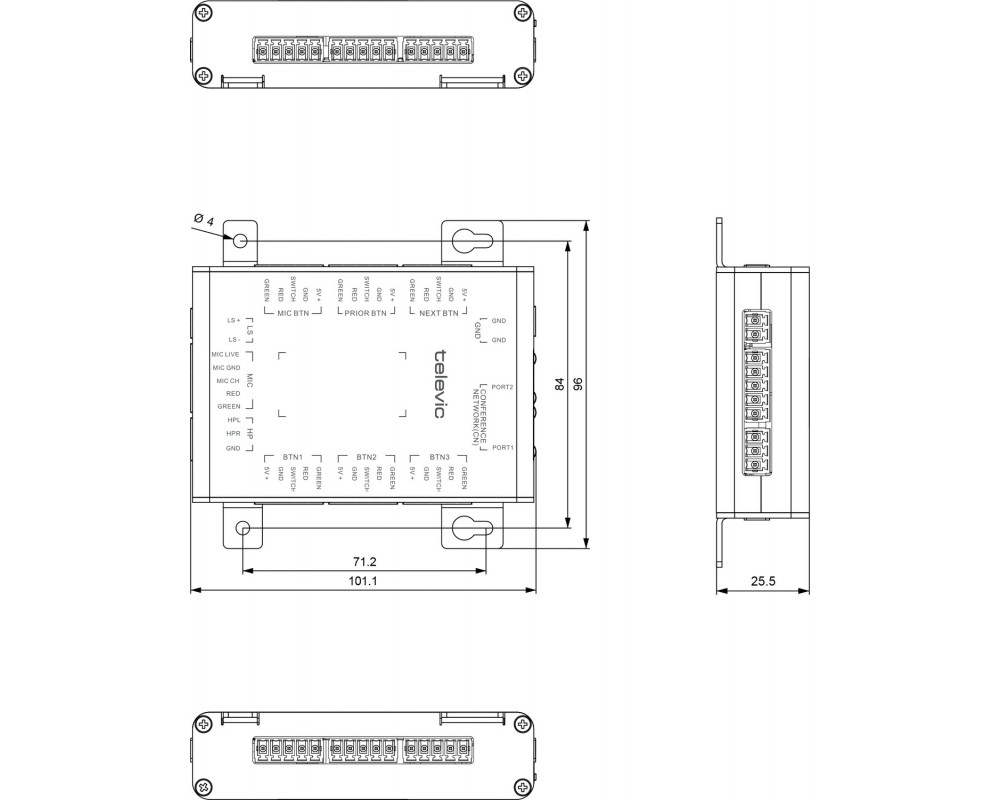

• Размеры изделия, мм: 96 (Вт) × 25.5 (В) × 101.1 (Г)
• Размеры упаковки, мм: 202 (Вт) x 48 (В) x 120 (Г)
• Вес (г): 200
• Вес в упаковке (г): 300

Электрические характеристики

• Напряжение: 48 В постоянного тока
• Потребляемая мощность: От 1,6 Вт до 5 Вт в зависимости от конфигурации
• Разъем питания: RJ45 Cat5e
• Конференц-сеть: Порты
• Питание по кабелю: 48 В постоянного тока
• Скорость соединения: 100 Мбит/с

Выход динамика

• Максимальная мощность: > 1 Вт
• Частотная характеристика: 200-20,000 Гц
• Динамический диапазон: > 90 дБ
• Коэффициент нелинейных искажений при номинальном уровне: < 0.1%
• Сопротивление нагрузки: 8 Ω
• Частотная характеристика: 25-20,000 Гц
• КНИ при номинальном уровне: < 0.1%

Выход для наушников

• Максимальная мощность: > 10 мВт
• Частотная характеристика: 22-22,000 Гц
• Динамический диапазон: > 90 дБ
• Коэффициент нелинейных искажений при номинальном уровне: < 0.1%
• Сопротивление нагрузки: 16-32 Ω

Микрофонный вход

• Номинальный входной уровень: -54.7 dBV
• Максимальный входной уровень: -24.6 dBV
• Входное сопротивление: 1 kΩ
• Конференц-сеть: Порты
• Питание по кабелю: 48 В постоянного тока
• Скорость соединения: 100 Мбит/с

Условия эксплуатации

• Температура хранения и транспортировки: -4°F - 140°F / -20°C - 60°C
• Влажность: 25% - 85%
