Центральный блок конференц-систем Televic Plixus AE-R

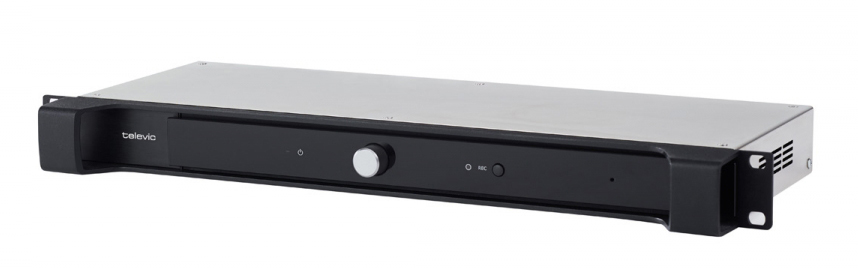

Televic Plixus AE-R — центральный блок. Аудиопроцессор Plixus AE-R — это устройство для монтажа в 19-дюймовую стойку, обеспечивающее обработку аудио и управление сигналами в сети Plixus. Благодаря встроенным базовым функциям аудиообработки, система Plixus AE-R позволяет проводить совещания без использования дополнительного компьютера.

Назначение и применение

Всё в одном кабеле Cat 5e: Plixus AE-R оснащен четырьмя портами для подключения конференц-блоков. Один сетевой кабель Cat 5e соединяет блоки делегатов по цепочке или в замкнутый контур (для повышения отказоустойчивости) с использованием запатентованной технологии Televic Dual Branch. Записанные материалы можно скачать с веб-страницы устройства одним нажатием кнопки.71.98.2902 Внешний блок питания: Plixus AE-R использует внешний блок питания, что дает ряд преимуществ.

Основные возможности

• Для основных функций ПК не требуется.
• Бесшовное сочетание проводных и беспроводных устройств.
• Расширение радиуса действия беспроводной сети.
• (только для Confero) 802.1X (MD5, TLS, PEAP-MSCHAPv2) только для порта LAN.
• Комбинации для беспроводного разделения/объединения помещений.
• USB-порт для расширения памяти для записи более длительных встреч (объем до 500 ГБ).
• Поддерживает устный перевод по умолчанию: 11 языков плюс канал оригинала (может быть расширен до 63 языка плюс канал оригинала с помощью различных лицензий).
• Регулятор громкости на передней панели позволяет напрямую регулировать громкость системы.

Подключение

• 2 разъема питания.
• 4 сетевых порта конференц-связи.
• 2 порта Dante (не используются).
• 1 порт USB 2.0.
• 1 балансный аудиовход XLR.
• 1 балансный аудиовыход XLR.
• 2 несбалансированных аудиовхода типа тюльпан.
• 2 небалансных аудиовыхода типа тюльпан.

Технические характеристики

Общие сведения

• Тип: Центральный блок
• Безопасность (только для Confero): 802.1X (MD5, TLS, PEAP-MSCHAPv2) только для порта LAN

IP-порт управления

• Скорость соединения порта IP-управления: 100 Мбит/с

AUX IN XLR балансный

• Номинальный входной уровень: +4 дБу
• Максимальный входной уровень: +24 дБу
• Входное сопротивление: 10 kΩ
• Динамический диапазон: > 90 дБ
• Частотная характеристика: 20-20,000 Гц

AUX ВЫХОД балансный

• Номинальный уровень мощности: +4 дБу
• Максимальный выходной уровень: +24 дБу
• Динамический диапазон: > 90 дБ
• Частотная характеристика: 20-20,000 Гц
• Коэффициент нелинейных искажений при номинальном уровне: 0.1%
• Сопротивление нагрузки: > 600 Ω
• AUX IN RCA Небалансный: ed
• Номинальный входной уровень: -10 дБВ
• Максимальный входной уровень: 10 дБВ
• Входное сопротивление: 10 kΩ
• Динамический диапазон: > 90 дБ
• Частотная характеристика: 20-20,000 Гц
• AUX ВЫХОД RCA Unbala: сдан
• Номинальный уровень мощности: -10 дБВ
• Максимальный выходной уровень: 10 дБВ
• Динамический диапазон: > 90 дБ
• Частотная характеристика: 20-20,000 Гц
• Коэффициент нелинейных искажений при номинальном уровне: 0.1%
• Сопротивление нагрузки: > 10 kΩ

Механические характеристики

• Материал: Сталь
• Цвет: Черный, RAL9011
• Размеры изделия, мм: 482 (Ш) × 43 (В) × 195 (Г)
• Размеры упаковки, мм: 567 (Ш) × 141 (В) × 257 (Г)
• Масса: 2700 г
• Масса в упаковке: 4800 г

Электрические характеристики

• Напряжение питания: Внешний, 90–264 В переменного тока, 47–63 Гц
• Потребление: Макс. 445 Вт (включая внешнее питание)
• Качество звука: 24 бит, 48 кГц

Питание через кабель

• Напряжение: 48 В постоянного тока
• Непрерывный выходной ток: 2 A

Внутренний

• Размеры изделия: 8 GB
• Формат: MP3
• Качество: 64, 128, 196, 256 кбит/с

Внешний

• Подключение: USB 2.0
• Формат: NTFS
• Максимальный размер: 500 GB

Сеть

• Тип кабеля: Cat 5e, экранированный, FTP
• Максимальная длина между блоками: 80 m
• Максимальная общая длина кабеля в петле: 400 m
• Разъем: Стандартный RJ45 (экранированный)

Условия эксплуатации

• Рабочая температура: 5-45 °C
