Точка доступа Televic Unite AP4 (71.98.4030)

Televic Unite AP4 — точка доступа Unite AP4. При использовании нескольких устройств Unite AP4 в разных режимах работы можно комбинировать практически любые приложения. Одно или несколько устройств Unite AP4 можно настроить с помощью бесплатного программного обеспечения Unite Manager для ПК.

Назначение и применение

Это также обеспечивает дополнительные функции в сети Unite, такие как мониторинг, обслуживание, комплексная настройка, сопряжение и настройка передатчиков, приемников, зарядных устройств и точек доступа Unite AP4. Аудиоинтерфейс DANTE® (DAI), встроенный в Unite AP4, поддерживает два потока в сети DANTE® с фиксированной частотой дискретизации 48 кГц. Конфигурация выполняется в разделе Одно подключенное устройство с 1 каналом + одно подключенное устройство.

Основные возможности

• 4-канальная точка доступа.
• Цифровой интерфейс Dante® (4 входа / 4 выхода).
• 4 аналоговых входа и выхода (Phoenix®).
• Электропитание через PoE (Power over Ethernet).

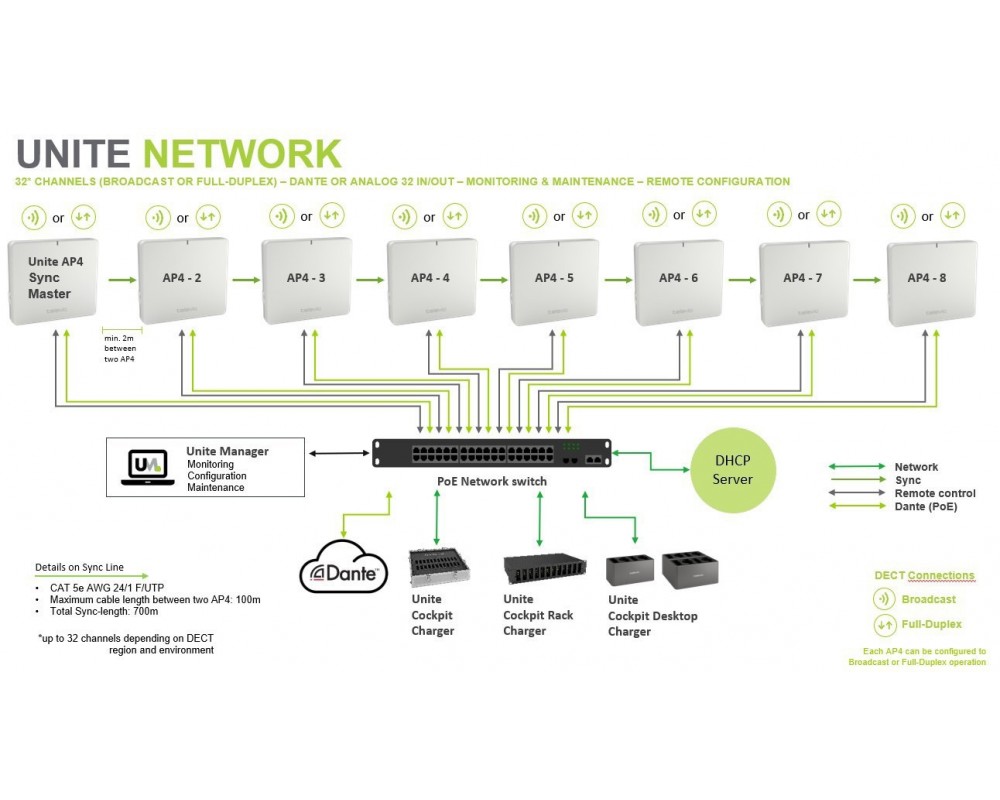

• Благодаря 8 синхронизированным точкам доступа можно передавать максимум 32 аудиоканала.
• Тип кабеля Cat 5e AWG 24/1 F/UTP, экранированный, распределение 1:1.
• Длина кабеля для Ethernet, Dante® и Sync 100 м [109 ярдов].
• Эксплуатация от 0 до +40 °C [от 32 до 104 °F].

Комплектные аксессуары

• Внешний источник питания 36 Вт с кабелем питания и сетевой вилкой (ЕС: CEE7/16, Северная Америка и Япония: NEMA 1-15, 2-контактный) и вилкой устройства C7.
• Резьбовой переходник 1/2” – 3/8” для крепления на штативе.
• 2 разъема Phoenix® (FMCD)1,5/6-ST-3,5), шаг контактов 3,5 мм, двухрядный, 6-контактный.
• 4 накладки для ввода кабеля настенного крепления (предварительно смонтированы).
• 4 винта M5x10 (для переходной пластины Vesa).
• 4 гайки M5 (для переходной пластины Vesa) 71.98.4032 (JP).
• Unite AP4 (EU) — арт.71.98.4030: диапазон DECT для Европы (1880–1900 МГц).
• Unite AP4 (NA) — арт.71.98.4031: диапазон DECT для Северной Америки (1920–1930 МГц).

Технические характеристики

Общие сведения

• Тип: Точка доступа unite ap4
• Пропускная способность звука Высокое качество (HD): 50 Гц – 14 кГц (-3 дБ)
• Режим работы: Трансляция (4 канала)
• Шифрование: Шифрование AES-256 бит
• Антенна: Разнообразие, внутреннее
• Диаграмма направленности антенн: Две всенаправленные антенны с фронтальным основным лепестком.
• Минимальное расстояние между несколькими устройствами Unite AP4: 2 m [2.19 yds.]
• USB-C (в настоящее время реализован): нет
• Вход постоянного тока, 12 В постоянного тока: , мощность
• потребление мА: x. 12 Вт
• Вход синхронизации (RJ 45: )
• Выход синхронизации (RJ 4: 5)
• Цифровой: Dante® (R: Дж 45; PoE: 12 Вт
• ИЭЭЭ 802.3af-200: 3, 36 В – 57 В, только
• Выборка 48 кГц ra: поддержал)

Источник питания

• Входное напряжение: 100 – 240 V AC, 47-63 Гц
• Входной ток: Max. 0.8 A
• Выходное напряжение: 12 V DC
• Выходной ток: 3 A
• Кабель питания: Поставляется в зависимости от региона
• Длина кабеля: AC: 2 m [2.19 yds.] DC: 1.5 m [1.64 yds.]

Радиочастотный диапазон DECT

• • ЕС (Европа): 1,880–1,900 МГц
• • Северная Америка (Северная Америка): 1,920–1,930 МГц
• • JP (Япония): 1,893–1,906 МГц
• Мощность передачи DECT: До 250 мВт (пиковая), в зависимости от страны
• Необходимые характеристики кабеля для разъемов RJ:: 45 Ethernet, Dante® и синхронизация
• • Тип кабеля: Cat 5e AWG 24/1 F/UTP, экранированный, распределение 1:1
• • Длина кабеля для Ethernet, Dante® и синхронизации.: 100 м [109 ярдов]
• • Общая длина всех кабелей синхронизации.: Макс. 700 м [766 ярдов]
• Кнопка сброса: Для восстановления заводских настроек (сеть, звук, DECT)
• Сеть по умолчанию: DHCP (IP)
• Индикатор: Светодиодный индикатор состояния
• Крепление для крепления Vesa: 75 x 75 мм [2.95” x 2.95”]
• Крепежные отверстия для: В наличии (страховочный трос не входит в комплект).
• вторичный страховочный трос: в доставке)

Диапазон температур

• • Эксплуатация: 0–+40 °C [32–104 °F]
• • Хранение: -20–+50 °C [-4–122 °F]
• Относительная влажность: 0–90%
• Размеры (Д х Ш х В): 260 x 252 x 48 мм [10.2” x 9.92” x 1.89”]
• Масса: 860 г [30.34 oz.]

Сеть Данте

• Частота выборки: 48 кГц
• Поддержка повышения частоты дискретизации: Да
• Форматы кодирования: PCM16, PCM24 и PCM32
• Значения задержки: 1 мс, 2 мс и 5 мс
• Имя устройства: Сменный
• Функция локализации: No
• Поддержка AES67: No
• Поддержка статического IP-адреса: Да
• Пин-код: ou
