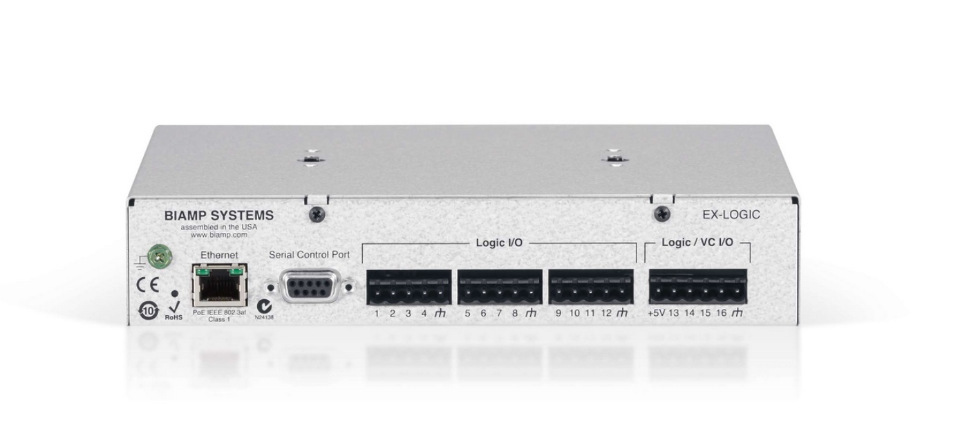

Сетевой модуль Biamp EX-LOGIC

Tesira EX-LOGIC — модуль логических входов/выходов. Используется с Tesira SERVER и SERVER-IO, TesiraFORTÉ (с/без AVB). Блок обеспечивает 16 логических контактов (входов/выходов), может быть представлен как блок управления в ПО Tesira. 12 логических контактов предназначены только для логических соединений (замыкание контактов или 5 В для входа, до 40 В / 500 мА для выхода). Остальные четыре контакта могут также получать сигналы от регуляторов напряжения (например, потенциометров). EX-LOGIC также оснащен последовательным портом для передачи команд на выполнение действия другим устройствам в системе. Настройка модуля и управление им осуществляется по сети Ethernet (как с поддержкой AVB, так и без нее). Питание PoE.
16 контактов (логические входы/выходы)
4 из 16 контактов могут быть использованы для управления через изменение напряжения
В ПО логические входы могут быть настроены на управление функциями заглушения, переключения пресетов, пейджинга и др.
В ПО логические выходы могут быть настроены на управление реле, индикаторами или логическими входами других устройств
Питание PoE
Последовательный порт RS-232 для передачи команд другим устройствам
Подключение к Tesira SERVER, SERVER-IO, TesiraFORTÉ по сети Ethernet (как с поддержкой AVB, так и без нее)
Клеммные разъемы
LED-индикаторы состояния устройства и системы на передней панели
Ширина половины стандартного рэка
Соответствие нормам RoHS и АES

Полную спецификацию можно скачать здесь: spec_file.pdf

Руководство по экспуатации можно скачать здесь: manual.pdf
