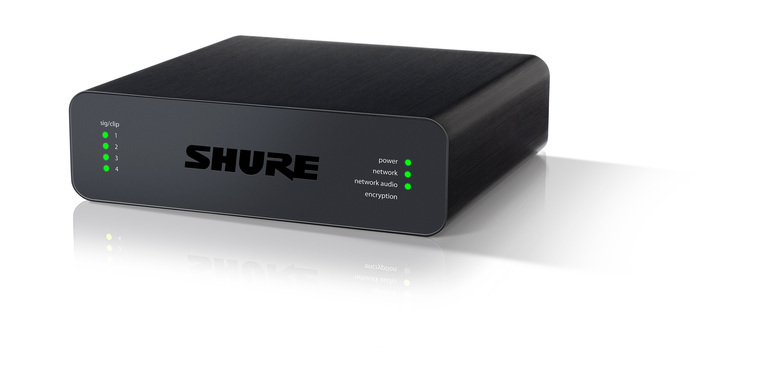

Сетевой аудио интерфейс Shure ANI4OUT-BLOCK
Сетевые аудио интерфейсы ANI4OUT поддерживают проводное подключение до четырех микрофонов как напрямую, так и посредством сетей Dante с целью облегчения аудио-коммутации и подключения веб-интерфейса управления. ANI4OUT-BLOCK оснащен блочными разъемами.
С помощью сетевого аудио интерфейса возможно преобразовать до четырех линейных / микрофонных аналоговых сигнала в сетевой сигнал Dante для легкой маршрутизации и подключения через браузер.
Веб-интерфейс управления
Настройки Logic Pin State
Светодиодные датчики состояния оборудования
Совместимо с элементами управления сторонних изготовителей
Подключение через блочные разъемы.
Питание через Ethernet (PoE)
Суммирование аудиосигнала
4-диапазонный параметрический эквалайзер для каждого

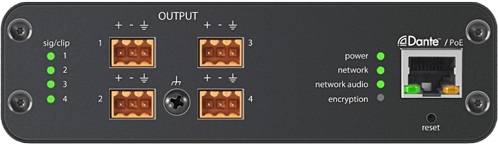

4 блочных выхода
Фантомное питание Выбирается для канала - +48 В
Логические разъемы Sent as Ethernet command strings - LED, Switch
Полярность Неинвертирующий, любой вход на любой выход
Выход 1 х RJ45
Требования к питанию Питание через Ethernet (PoE), класс 0
Потребляемая мощность 10 Вт, максимальная
Требование к кабелю Cat5e или выше (рекомендуется экранированный кабель)
Частотная характеристика От 20 до 20.000 Гц
Цифровой выход Dante Количество каналов: 4
Частота дискретизации: 48 кГц
Разрядность: 24
Динамический диапазон (Analog-to-Dante) 20 Hz to 20 kHz, A-weighted, typical
113 dB
Эквивалентный шумовой входной сигнал 20 Hz to 20 kHz, A-weighted, input terminated with 150Ω
Настройка аналогового усиления = +0 дБ: -93 дБВ
Настройка аналогового усиления = +27 дБ: -119 дБВ
Настройка аналогового усиления = +51 дБ: -130 дБВ
Суммарные гармонические искажения При 1 кГц, 0 дБВ вход, аналоговое усиление 0dB: <0,05%
Импенданс 5 кОм
Конфигурация входа Активный балансный
Встроенный цифровой процессор обработки сигналов На канал - эквалайзер (4-полосный параметрический), приглушение, инвертирование
Полярность, усиление (диапазон 140 дБ)
Системное суммирование аудиосигнала
Масса 672 г (1.5 lbs)
Габаритные размеры (В х Ш х Г) 4 x 14 x 12,8 см (1.6 x 5.5 x 5.0 in.)
Рабочая температура −6,7°C до 40°C
Полную спецификацию можно скачать здесь: spec_file.pdf
Производитель | Shure |
Габариты, мм. | 40x140x128 |
Вес, кг | 0.672 |
Тип прибора | аудиоустройства |
Серия | Audio Network Interfaces |
Цвет | черный |
Полную спецификацию можно скачать здесь: spec_file.pdf
