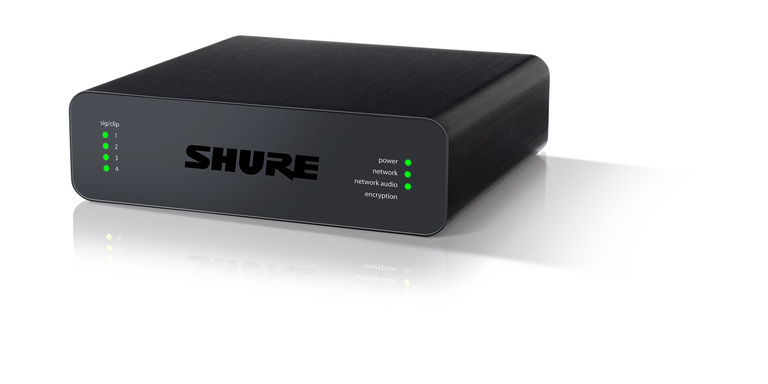

Сетевой аудиоинтерфейс Shure ANI4IN-BLOCK

Сетевые аудио интерфейсы ANI4IN поддерживают проводное подключение до четырех микрофонов как напрямую, так и посредством сетей Dante с целью облегчения аудио-коммутации и подключения веб-интерфейса управления. Сетевой аудио интерфейс ANI4IN-BLOCK преобразует цифровой аудио сигнал Dante в четыре дискретных линейных / микрофонных аналоговых сигнала.

Веб-интерфейс управления
Настройки Logic Pin State
Светодиодные датчики состояния оборудования
Совместимо с элементами управления сторонних изготовителей
Подключение через блочные разъемы.
Питание через Ethernet (PoE)
Суммирование аудиосигнала
4-диапазонный параметрический эквалайзер для каждого

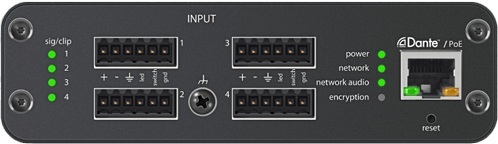

Входы 4 х 6-штырьковый блочный разъем
Фантомное питание Выбирается для канала - +48 В
Логические разъемы Sent as Ethernet command strings - LED, Switch
Полярность Неинвертирующий, любой вход на любой выход
Выход 1 х RJ45
Требования к питанию Питание через Ethernet (PoE), класс 0
Потребляемая мощность 10 Вт, максимальная
Требование к кабелю Cat5e или выше (рекомендуется экранированный кабель)
Частотная характеристика От 20 до 20.000 Гц
Цифровой выход Dante Количество каналов: 4
Частота дискретизации: 48 кГц
Разрядность: 24
Динамический диапазон (Analog-to-Dante) 20 Hz to 20 kHz, A-weighted, typical
113 dB
Эквивалентный шумовой входной сигнал 20 Hz to 20 kHz, A-weighted, input terminated with 150Ω
Настройка аналогового усиления = +0 дБ: -93 дБВ
Настройка аналогового усиления = +27 дБ: -119 дБВ
Настройка аналогового усиления = +51 дБ: -130 дБВ
Суммарные гармонические искажения При 1 кГц, 0 дБВ вход, аналоговое усиление 0dB: <0,05%
Импенданс 5 кОм
Конфигурация входа Активный балансный
Встроенный цифровой процессор обработки сигналов На канал - эквалайзер (4-полосный параметрический), приглушение, инвертирование
Полярность, усиление (диапазон 140 дБ)
Системное суммирование аудиосигнала
Масса 672 г (1.5 lbs)
Габаритные размеры (В х Ш х Г) 4 x 14 x 12,8 см (1.6 x 5.5 x 5.0 in.)
Рабочая температура −6,7°C до 40°C

Полную спецификацию можно скачать здесь: spec_file.pdf

Описание

ANI4IN-BLOCK — сетевой аудиоинтерфейс, который переводит до четырёх линейных или микрофонных аналоговых сигналов в сеть Dante для удобной маршрутизации и управления через браузер.

Качественный звук делает конференцию понятнее, но только при качественном преобразовании. Интерфейсы ANI с Dante позволяют легко подключить аналоговые микрофоны к сети.

Питание по PoE, гибкое подключение и простая установка — по одному или несколько устройств вместе. ANI обеспечивает чистое преобразование аналогового звука в цифровой для ВКС.

Особенности ANI4IN-BLOCK

• Один порт Ethernet для звука Dante и питания (PoE, класс 0)
• Светодиоды состояния и наличия сигнала
• Команды управления для Crestron, AMX и других контроллеров
• 4-полосный параметрический эквалайзер на каждом канале
• Суммирование входов в один канал Dante
• Управление через браузер для каждого входа: усиление предусилителя, отключение, цифровое усиление, полярность, фантомное питание
• Ширина 1/3 рэка
• Винт заземления корпуса (версия BLOCK)
• Версии с клеммными колодками и XLR
• Кронштейн для монтажа под столом в комплекте

Преимущества

Аналог в цифру. До четырёх аналоговых сигналов в сеть Dante для простой маршрутизации.

Больше подключений. Работает с микрофонами Shure и других производителей.

Сетевые аудиоинтерфейсы и процессоры Shure

Аудиоинтерфейсы ANI и процессоры IntelliMix соединяют микрофоны Shure, аналоговое оборудование, компьютеры и кодеки видеоконференцсвязи в единую сеть Dante. Все устройства питаются по PoE, компактны и монтируются под столом, за дисплеем или в стойке без отдельных блоков питания.

Настройка выполняется через веб-интерфейс или ПО Shure Designer, поддерживаются управляющие команды для систем Crestron, AMX и других контроллеров, а стандартные протоколы безопасности (802.1X, защищённая загрузка, шифрование AES) защищают управление и звук.

Применение

Оборудование рассчитано на переговорные любого размера, huddle-комнаты, залы заседаний и учебные аудитории с видеоконференцсвязью Microsoft Teams, Zoom и других платформ, а также на системы озвучивания речи (voice lift) и камеры с автоматическим наведением на говорящего.
