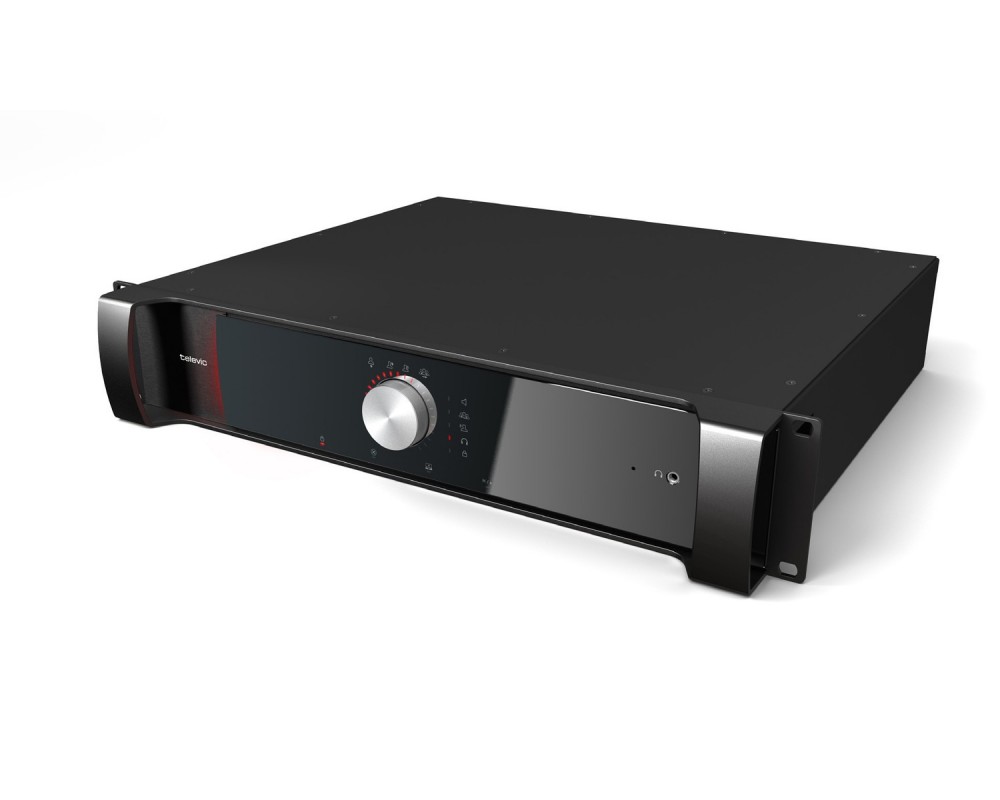

Центральный блок Televic Plixus MME Dante (71.98.2905)

Televic Plixus MME Dante — центральный блок. Мультимедийный блок Plixus (MME) — это устройство для монтажа в 19-дюймовую стойку, обеспечивающее всю необходимую обработку данных и сигналов в сети Plixus. Plixus MME оснащен четырьмя гигабитными портами для конференц-связи.

Назначение и применение

Один сетевой кабель Cat 5e соединяет пульты делегатов по цепочке или в замкнутый контур (для обеспечения резервирования) с использованием запатентованной технологии Televic Dual Branch. Сеть Plixus обеспечивает минимальную задержку (менее одного кадра), сохраняя синхронизацию звука и изображения, что критически важно для мероприятий в реальном времени. Встроенный веб-сервер упрощает управление совещаниями: достаточно перейти на веб-страницу Plixus Core и начать работу.

Основные возможности

• Распространение HD-видео с низкой задержкой (задержка передачи менее 1 кадра).
• Кабель Cat 5e, максимум 80 м между двумя конференц-устройствами.
• Одинарный контур допускает максимальную общую длину кабеля 400 м.
• Поддержка последовательной и циклической конфигурации.
• Встроенный блок питания мощностью 400 Вт с бесшумным вентилятором с регулируемой температурой для обеспечения низкого уровня шума.
• Поддерживает устный перевод по умолчанию: 11 языков плюс канал оригинала (может быть расширен до 63 языка плюс канал оригинала с помощью различных лицензий).
• Многоканальное сетевое аудио Dante™ (максимум 64 канала).
• Оптимизированная обработка полосы пропускания для конференц-приложений.

Подключение

• Сетевые порты конференц-связи 4 Гб.
• 1 порт конфигурации локальной сети.
• 2 резервных порта Dante™.
• 2 сетевых порта конференц-связи без питания (использование в будущем).
• 2 несбалансированных аудиовхода типа тюльпан.
• 2 небалансных аудиовыхода типа тюльпан.
• 1 видеовыход HD-SDI (зарезервирован).
• Подключение к сети с кнопкой ВКЛ/ВЫКЛ 110–230 В переменного тока, 50–60 Гц.

Технические характеристики

Общие сведения

• Тип: Центральный блок
• Цвет: Черный, RAL9011
• Размеры изделия, мм: 485 (Ш) × 420 (Г) × 90 (В)
• Размеры упаковки, мм: 610 (Ш) × 510 (Г) × 195 (В)
• Масса: 8200 г
• Потребление: Макс. 445 Вт (включая внешнее питание)
• Качество звука: 24 бит, 48 кГц

Питание через кабель

• Напряжение: 48 В постоянного тока
• Непрерывный выходной ток: 2 A
• Вспомогательная мощность: t
• Напряжение: 48 В постоянного тока
• Непрерывный выходной ток: 8.33 A
• Текущий предел: 13.65 A

Сеть

• Тип кабеля: Cat 5e, экранированный, FTP
• Максимальная длина между блоками: 80 m
• Максимальная общая длина кабеля в петле: 400 m
• Разъем: Стандартный RJ45 (экранированный)
• Безопасность (только для Confero): 802.1X (MD5, TLS, PEAP-MSCHAPv2) только для порта LAN

IP-порт управления

• Скорость соединения порта IP-управления: 1 Гбит/с

AUX IN XLR балансный

• Номинальный входной уровень: +4 дБу
• Максимальный входной уровень: +24 дБу
• Входное сопротивление: 10 kΩ
• Динамический диапазон: > 90 дБ
• Частотная характеристика: 20-20,000 Гц

AUX ВЫХОД балансный

• Номинальный уровень мощности: +4 дБу
• Максимальный выходной уровень: +24 дБу
• Динамический диапазон: > 90 дБ
• Частотная характеристика: 20-20,000 Гц
• Коэффициент нелинейных искажений при номинальном уровне: 0.1%
• Сопротивление нагрузки: > 600 Ω
• AUX IN RCA Небалансный: ed
• Номинальный входной уровень: -10 дБВ
• Максимальный входной уровень: 10 дБВ
• Входное сопротивление: 10 kΩ
• Динамический диапазон: > 90 дБ
• Частотная характеристика: 20-20,000 Гц
• AUX ВЫХОД RCA Unbala: сдан
• Номинальный уровень мощности: -10 дБВ
• Максимальный выходной уровень: 10 дБВ
• Динамический диапазон: > 90 дБ
• Частотная характеристика: 20-20,000 Гц
• Коэффициент нелинейных искажений при номинальном уровне: 0.1%
• Сопротивление нагрузки: > 10 kΩ
• Динамический диапазон: > 90 дБ
• Частотная характеристика: 20-20,000 Гц
• Коэффициент нелинейных искажений при номинальном уровне: 0.1%
• Сопротивление нагрузки: 16-32 Ω

Интерфейс Данте™

• Скорость соединения: 1 Гбит/с
• Частота дискретизации: 48 кГц
• Ширина образца: 24 бит
• Максимальное количество входных каналов: 64

SDI-видеовход

• Входное сопротивление: 75 Ω
• Поддерживаемая скорость передачи данных: Макс. 1080p30
• Поддерживаемая скорость передачи данных: Макс. 1080p30
• Видеовыход SDI (для f: будущее использование)
• Выходное сопротивление: 75 Ω
• Поддерживаемая скорость передачи данных: < 3 Гбит/с

Условия эксплуатации

• Рабочая температура: 5-45°C
